技术解答 | 带加强筋和孔洞结构的免喷涂塑胶件技术改善方案

免喷涂是针对喷涂而言的，免去喷涂一步注塑成型，但由于免喷涂塑料自带颜色效果无需二次喷漆的特点，它对产品结构及模具的要求都比普通塑料注塑要高很多。

前面我们已经为大家介绍过下面三种容易产生流痕缺陷的免喷涂典型结构案例：1.产品外观面有明显的孔洞类结构；2.产品背面有较多螺丝柱、卡扣、加强筋等的产品结构；3.产品壁厚不均，中间位置部分减薄的结构。

这篇文章以一个包含孔洞、加强筋结构的免喷涂塑料件为例，来为大家做一下技术解答。

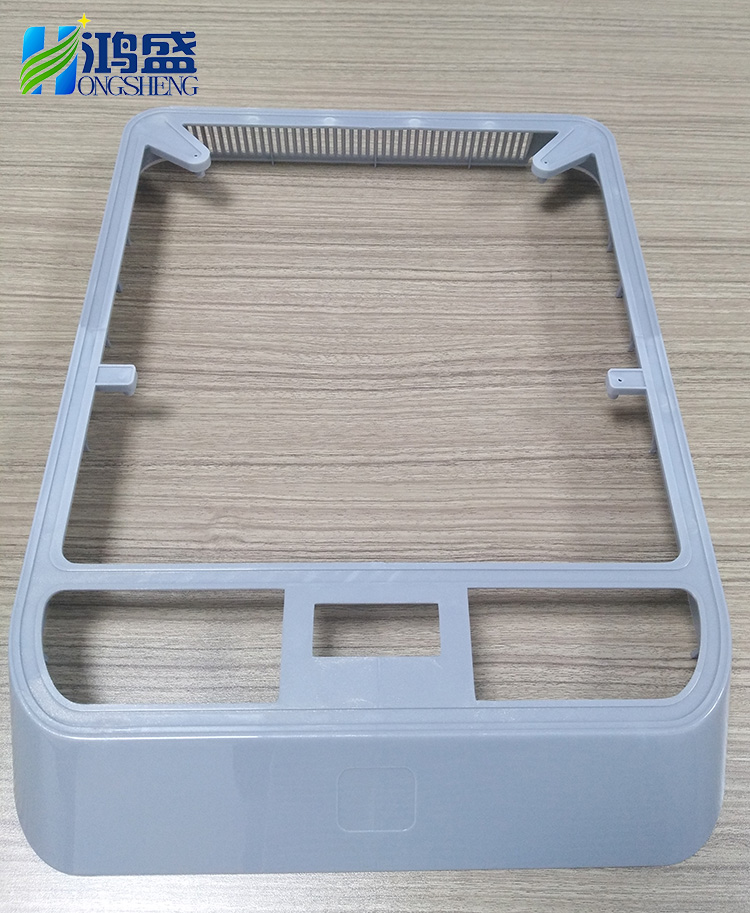

这是一个电磁炉外框，采用了我们一款轻流痕免喷涂塑料，整体上看，效果还可以。不过放大看细节，就会发现有很多不足之处。

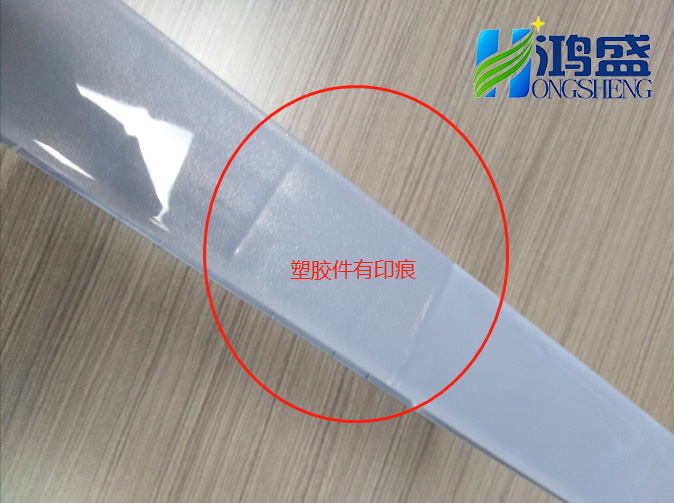

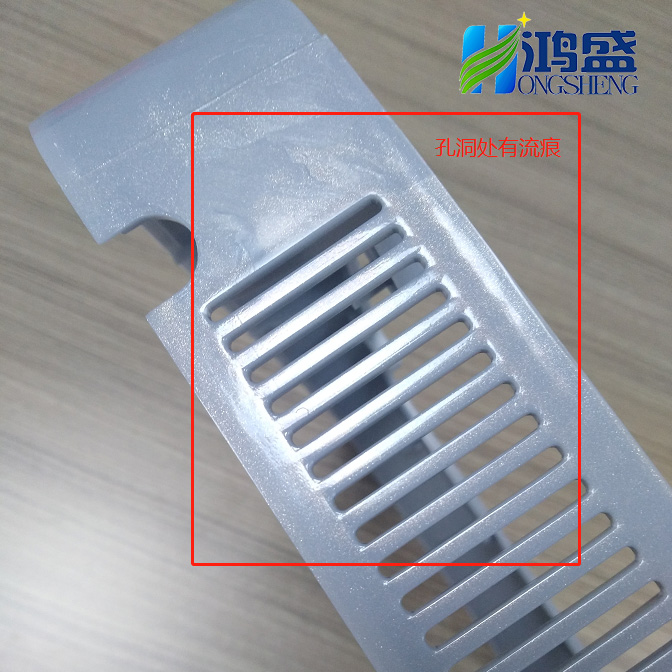

可以发现，侧面看，塑胶件有明显印痕，影响美观；尾部散热孔，孔洞处周围有流痕。这些就是因为结构问题而导致的缺陷，那么应该如何改善呢，下面给大家建议一下技术解决方案:

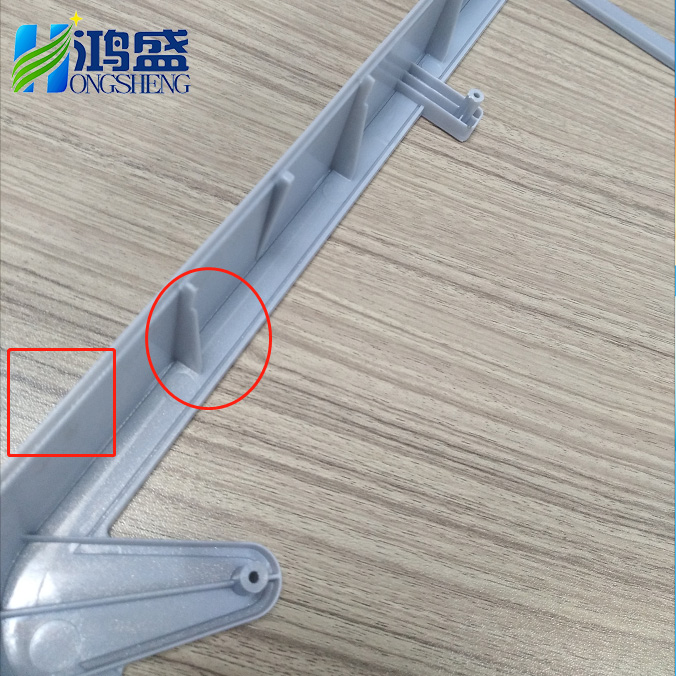

通过结构件分析发现，该结构件有多条强力筋（红色圆圈处），而强力筋的厚度远远大于结构件壁身（红色正方形处），所以这样的结构件注塑出来，表面强力筋出就会有明显印痕。而想改善该印痕，最好的解决方式就是加厚结构件壁身，使壁身厚度和强力筋厚度的比例达到2:1。

至于孔洞处会产生流痕，是因为熔胶在填充过程中，在孔的周边部位分流后再次汇合，进而在汇合的部位产生了熔接线流痕问题。而想要改善这部分流痕，最好的解决方案就是把孔洞设计成密集蜂窝孔洞。孔洞越大越疏则产生的流痕熔接痕会更明显！
